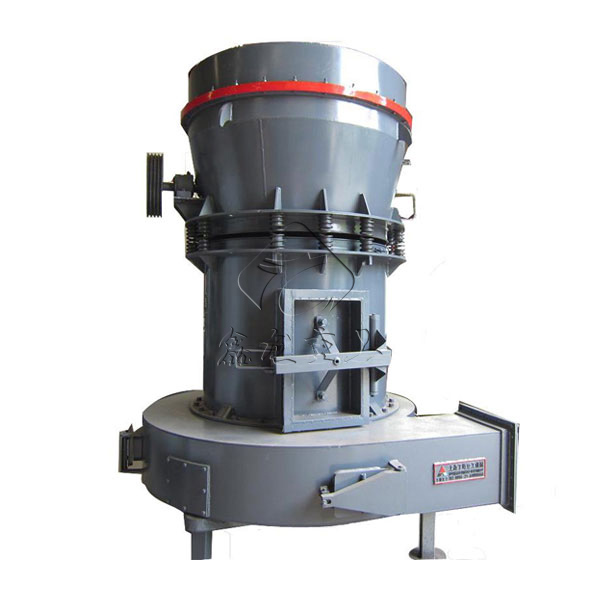

5R雷蒙磨简介
　　新型悬辊式雷蒙磨适应于多种行业的闭路循环的高细制粉设备是代替球磨机加工细粉的一种新型磨粉机，产量能耗均达到国家标准，备受各行业用户的好评。
适用范围
　　该机主要用于冶金、建材、化工、矿山、耐火材料、制药、水泥、石英、长石、方解石、滑石、重晶石、萤石、大理石、陶瓷、铝凡土、锰矿、铜矿、磷矿石、氧化铁红、锆英砂、矿渣、水泥熟料、活性炭、白云石、复合肥、煤炭、煤矸石、菱美砂、金矿、粘土、高岭土、瓷土、蓝晶石、氟石、膨润土、麦饭石、流纹岩、紫砂石、玄武石、石膏、石墨、碳化硅、保温材料等莫氏硬度8级以下，湿度在6%以下的各种非易燃易爆矿产物料的加工。

工作原理
　　5R雷蒙磨主要由主机、细度分析机、风机、成品旋风集粉器、除尘及连接风管组成。主机内梅花架上装有磨辊总成。磨辊总成通过横担轴悬挂在梅花架上，梅花架与主轴固定联接梅花架上还装有铲刀架，以安装铲刀装置。电动机通过减速装置带动主轴转动，装在铲刀架上的铲刀与磨辊装置同步旋转、离心力使磨辊压在磨环内圆壁上转动，同时绕自身轴自转。

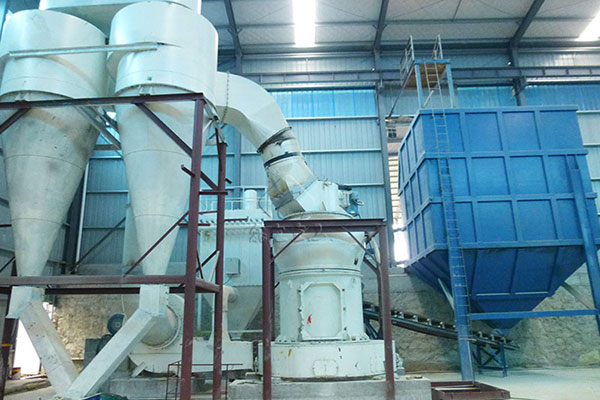

　　5R雷蒙磨工作时需配备破碎机、提升机、储料仓、定量振动给料机及电器控制柜等辅助装置。大块物料经破碎机破碎后，由提升机送至储料仓，再由振动给料机将物料均匀地送入主机磨室内，进入磨室内的物料被铲刀铲起进入磨辊与磨环之间被碾碎，风机将空气从分流盘吹入研磨室，把研磨的细粉送到分析室内，经过由调速电机通过传动装置带动旋转的分析叶轮的分选，大颗粒物料落回磨室，重新研磨，合格的细粉随气流进入成品旋风集粉器，物料与空气分离后，从卸料口排出为成品。回气从集粉器上端的回风管返回风机在负压下循环，循环风路多余的风量进入废气管道由除尘系统进行净化处理后，排入大气。
5R操作规程
       开机前检查螺栓、螺母是否松动，检查机内是否有铁质杂物，以免开机时损坏机器。检查各加油位置是否按时加油，检查各观察门是否严密关闭，调整好主机与风机的转动方向，排气阀应处于全开位置。按以下顺序开机：
1、开动提升机，开动破碎机。
2、待料仓存有一定量物料后，启动分析机。
3、启动风机，同时启动主机、定量振动给料机。
       然后，开大风量阀门，在保证进料口不向外喷粉的前提下，尽量关小排气阀，风量小，细度高。接着调整分析机的转速、转速高，细度高。转速低，细度低。停机应按以下顺序：
1、先关闭给料器，停止给料。
2、约一分钟，停止主机。
3、吹净主机内残留物料后，停止鼓风机。
4、关闭分析机。
注：破碎机与提升机的关停，应随储料量而定，当料仓内存料将满时先停止破碎机，后停止提升机，储料量根据需要确定。

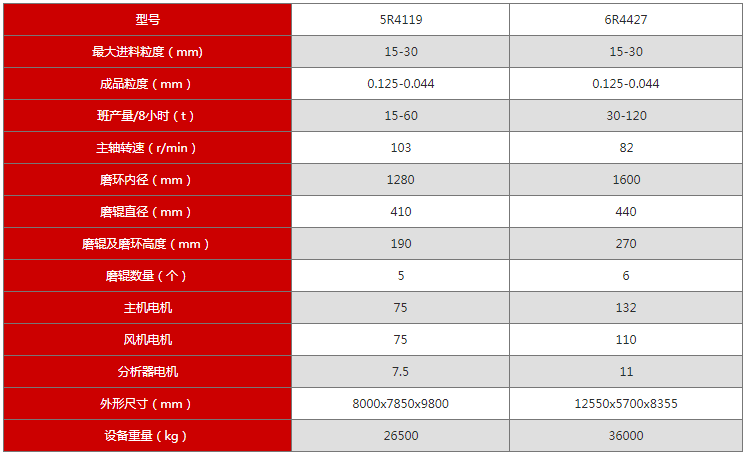

5R雷蒙磨技术参数
