结构：

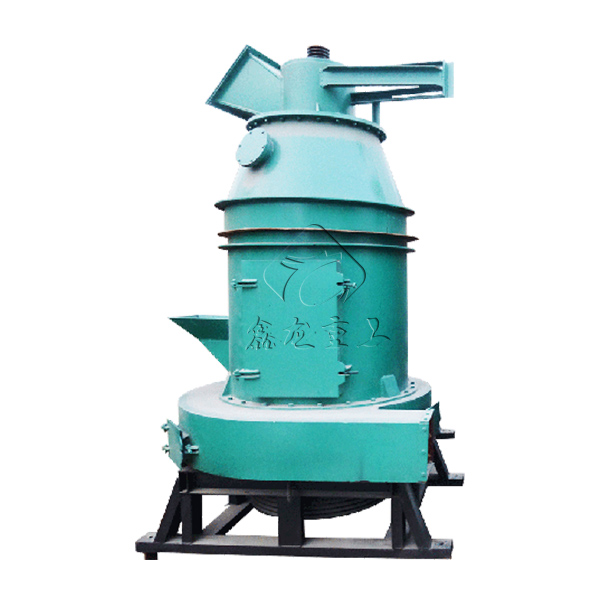

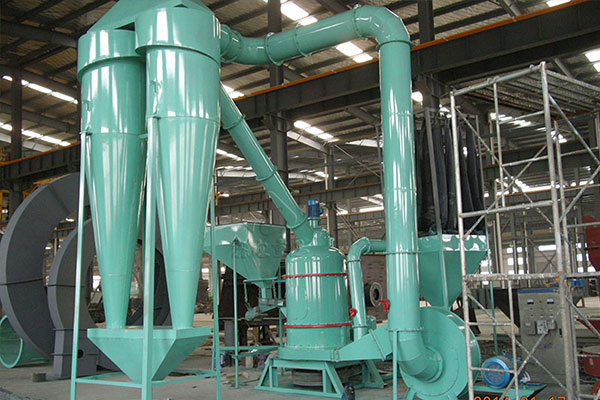

该机结构主要由主机、分析器、风机、成品旋风分离器、微粉旋风分离器及风管组成。其中，主机由机架、进风蜗壳、铲刀、磨辊、磨环、罩壳组成。

工作原理 :

工作时，将需要粉碎的物料从机罩壳侧面的进料斗加入机内，依靠悬挂在主机梅花架上的磨辊装置，绕着垂直轴线公转，同时本身自转，由于旋转时离心力的作用，磨辊向外摆动，紧压于磨环，使铲刀铲起物料送到磨辊与磨环之间，因磨辊的滚动碾压而达到粉碎物料的目的。

设备安装
1、首先将传动装置底座吊入坑内填平，注意控制好高度；用水平仪校正上端平面，同时将传动装置安装在面上度用螺栓固定。
2、主机地安装：安装前应在底座下端平面与水泥基础接触处和地脚螺栓连接间垫上橡胶防震垫，然后用框形水平仪校正底座平面。
3、雷蒙机管道装置地位置和高度应按要求安装，不能任意改动和加高，各管道连接处应密封，紧固后不能有漏气现象。电气设备应准确可靠，待各部件安装完毕后应进行试机。

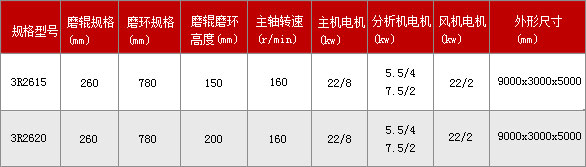

技术参数：
